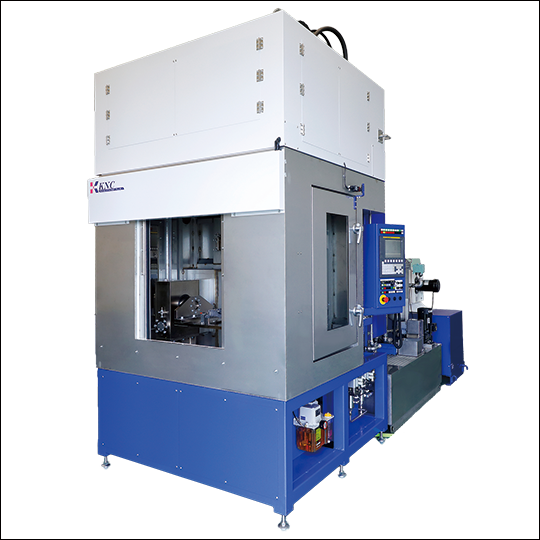

KNCシリーズ ツールチェンジ式CNC高圧洗浄機

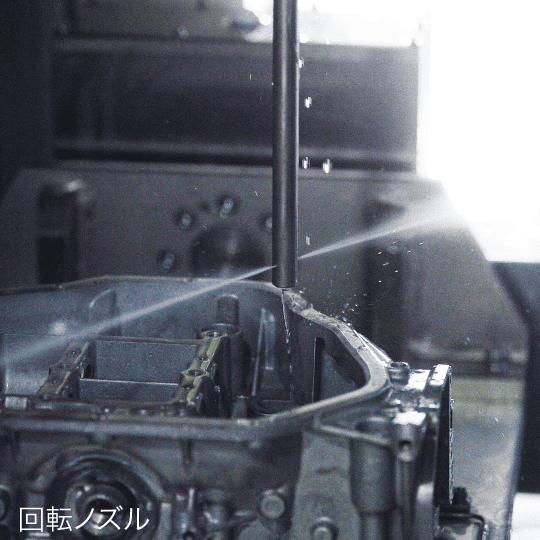

特徴

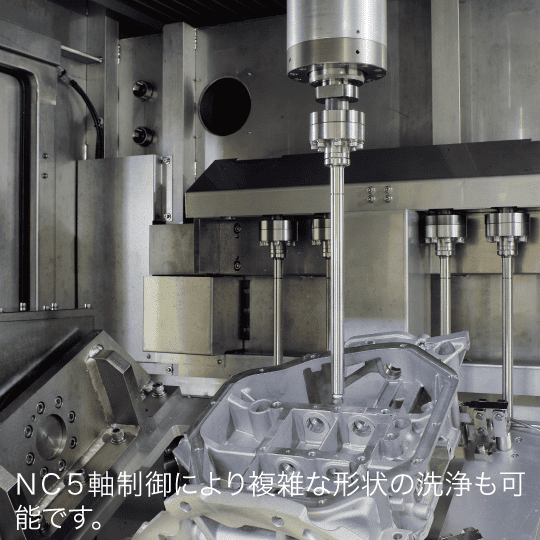

・5軸NC制御により、高精度な洗浄とバリ取りを実現しました。
・独自に開発した自動ツールチェンジャー(ATC)により、最大水圧60MPa、高精度角度制御が実現しました。
・ツールチェンジ+最大速度50m/minの駆動ユニットにより、高精度、高速洗浄が可能です。

仕様

KNC-01 KNC-02 KNC-03
機械仕様
ストローク X軸 400 600 800
ストローク Y軸 400 600 800
ストローク Z軸 400 400 500
テーブル最大重量 150kg
テーブル割出 NC制御割出
早送り速度 X軸 50m/min
早送り速度 Y軸 50m/min
早送り速度 Z軸 50m/min
早送り速度 C軸 300rpm
早送り速度 A軸 28rpm
洗浄圧力 10MPa(オプションMAX60MPa)
吐出量 15L/min
洗浄用ポンプ プランジャーポンプ
濾過装置 一次 網カゴフィルター
濾過装置 二次 バッグフィルター
最大ノズル本数 4本 6本 8本
ツール割出時間 8秒
電動機 X軸 1.6kW
電動機 Y軸 1.2kW
電動機 Z軸 1.6kW
電動機 C軸 0.5kW
電動機 A軸 4.0kW
所要動力源 電源 AC200V 3相 50/60Hz
供給空気圧力 0.4~0.6MPa
機械重量 4000kg
CNC仕様
制御装置 FANUC Series 0i-MODEL F
制御軸数 4軸(オプション5軸)
同時制御軸数 最大4軸
操作パネル 8.4″カラーLCD/MDI
ハンドル送り 手動パルス発生器
プログラム記憶容量 512Kbyte
登録プログラム個数 400個
データ入出力 リーダ・パンチャインターフェース、メモリーカード、USB
自動電源遮断 オプション

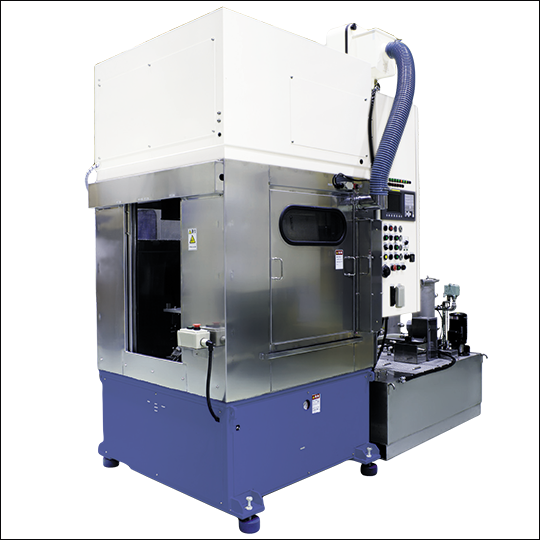

 KR-1シリーズ CNC高圧洗浄機

特徴

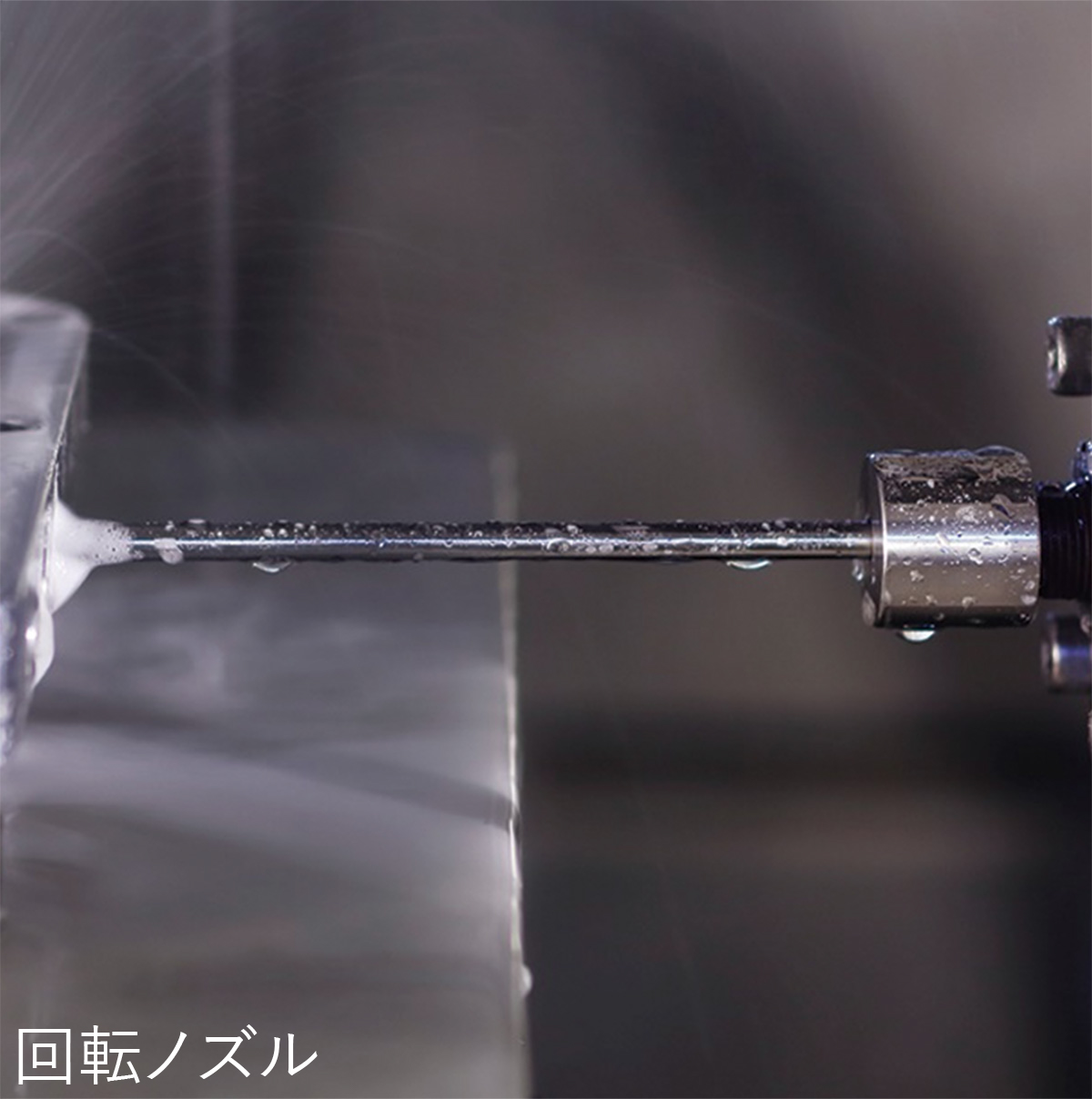

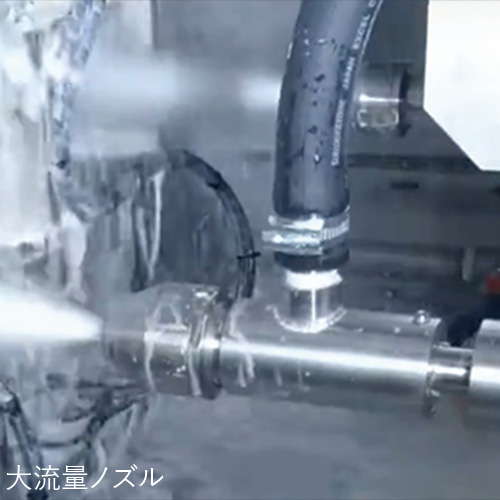

・直噴、回転、大流量など、豊富な種類のノズルを組み合わせ、確実、スピーディーに狙い洗浄が可能です。
・高速4分割の割り出しテーブルに90°反転治具を組み合わせる事により、6面の狙い洗浄ができます。また、割り出しテーブルをNCテーブルにすることにより斜め穴等、多面洗浄が可能です。
・簡単な治具交換とプログラム変更で多種の部品洗浄に対応できます。
・搬送装置等を取り付けることにより自動化対応もできます。

仕様

KR-1 KR-1Jr
機械仕様
ストローク X軸 350(~750オプション) 350
ストローク Y軸 350(~600オプション) 250
ストローク Z軸 350(~600オプション) 350
テーブルの大きさ 350×350
テーブル最大重量 150kg
テーブル割出 4分割割出、NC制御割出(オプション)
早送り速度 X軸 20m/min
早送り速度 Y軸 20m/min
早送り速度 Z軸 20m/min
早送り速度 C軸 NCオプション
洗浄圧力 10MPa(オプションMAX50MPa)
吐出量 15L/min
洗浄用ポンプ プランジャーポンプ
濾過装置 一次 網カゴフィルター
濾過装置 二次 バッグフィルター又はラインフィルター(オプション)
最大ノズル本数 MAX3本
回転ノズル 取り付け可(オプション)
電動機 X軸 0.5kW
電動機 Y軸 0.75kW
電動機 Z軸 0.5kW
電動機 B軸 3.0kW
所要動力源 電源 AC200V 3相 50/60Hz
供給空気圧力 0.4~0.6MPa
機械重量 2000kg
CNC仕様
制御装置 FANUC Series 0i-MODEL F
制御軸数 3軸(オプション4軸)
同時制御軸数 最大4軸
操作パネル 8.4″カラーLCD/MDI
ハンドル送り 手動パルス発生器
プログラム記憶容量 512Kbyte
登録プログラム個数 400個
データ入出力 リーダ・パンチャインターフェース、メモリーカード、USB
自動電源遮断 オプション

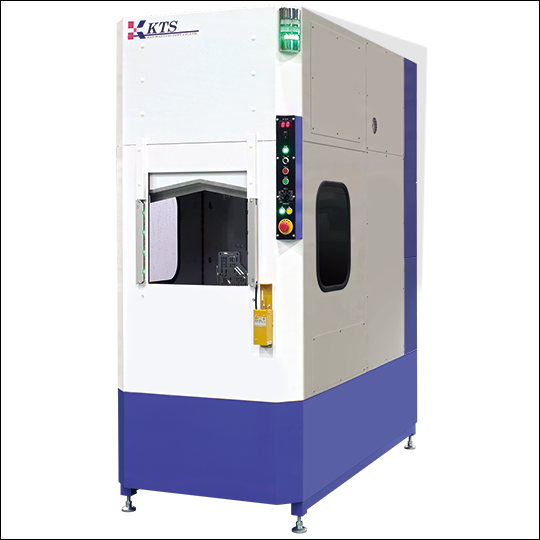

 KR-2シリーズ ターンテーブル式CNC高圧洗浄機

特徴

・ターンテーブルを標準で搭載し、工程集約を実現しました。
・洗浄中にワーク脱着が可能となり、作業効率の改善とサイクルタイムの短縮を実現しました。
・搬送装置(ガントリー/多関節ロボット)への自動化対応が可能です。

仕様

機械仕様
ストローク X軸 400
ストローク Y軸 400
ストローク Z軸 400
ワークの大きさ W350×L220×H250
ワーク最大重量 50kg
治具割出 4分割割出、NC制御割出(オプション)
早送り速度 X軸 40m/min
早送り速度 Y軸 30m/min
早送り速度 Z軸 40m/min
早送り速度 B軸 NCオプション
洗浄圧力 10MPa(オプションMAX50MPa)
吐出量 21L/min
洗浄用ポンプ プランジャーポンプ
濾過装置 一次 網カゴフィルター
濾過装置 二次 バッグフィルター又はラインフィルター(オプション)
最大ノズル本数 MAX3本
回転ノズル 取り付け可(オプション)
電動機 X軸 1.2kW
電動機 Y軸 1.8kW
電動機 Z軸 0.75kW
電動機 B軸 3.0kW
所要動力源 電源 AC200V 3相 50/60Hz
供給空気圧力 0.4~0.6MPa
機械重量 4000kg
CNC仕様
制御装置 FANUC Series 0i-MODEL F
制御軸数 3軸(オプション4軸)
同時制御軸数 最大4軸
操作パネル 8.4″カラーLCD/MDI
ハンドル送り 手動パルス発生器
プログラム記憶容量 512KKbyte
登録プログラム個数 400個
データ入出力 リーダ・パンチャインターフェース、メモリーカード、USB
自動電源遮断 オプション

 KRFシリーズ 多関節ロボット高圧洗浄機

特徴

・6軸制御多関節ロボットにより、複雑な形状のワークも自在に洗浄が可能です。
・プログラミングにより様々な形状のワークに対応が可能です。段取替えなどのコスト削減にも貢献します。
・設備幅1,100mmの省スペース化を実現。ラインレイアウトや既存機との入れ替えも容易です。

仕様

機械仕様
ワーク対応サイズ W250×L250×H250
ワーク最大重量 15kg
洗浄ポンプ 10MPa×17L/min
濾過装置 一次 網カゴフィルター
濾過装置 二次 バッグフィルター
洗浄ノズル 直噴
エアブローノズル 1本
最大ノズル本数 MAX2本
所要動力源 電源 AC200V 3相 50/60Hz
供給空気圧力 0.4~0.6MPa
制御軸数 6軸

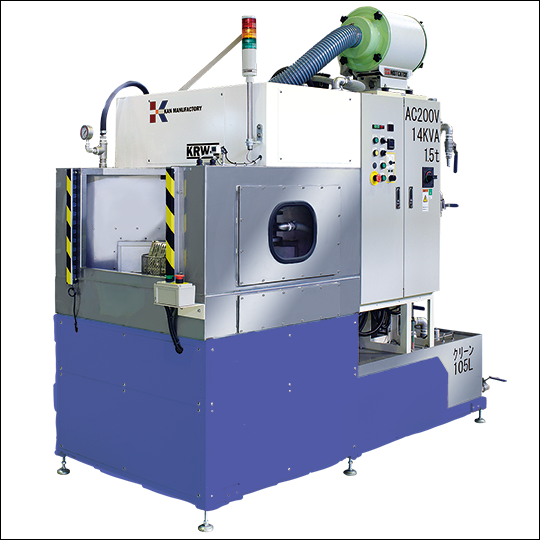

 KRWシリーズ ロータリー式真空乾燥装置付きシャワー洗浄機

特徴

・1台で洗浄・ブロー・真空乾燥の3工程を行い、乾燥度を向上させました。
・ロータリー式テーブルを採用し、省スペース化を実現しました。

仕様

機械仕様
洗浄ワーク寸法 Φ160 H100以内
網カゴ治具寸法 Φ180 H100
ワーク最大重量 10kg
1ST ワーク脱着
2ST 洗浄
3ST エアブロー
4ST 真空乾燥
洗浄圧力 0.4MPa
吐出量 120L/min
濾過装置 一次 網カゴフィルター
濾過装置 二次 バッグフィルター1基
加温装置 5kW×1本
その他附属品 ミストコレクター、オイルスキマー
オプション バッグフィルター1基追加、エリアセンサー、シグナルタワー

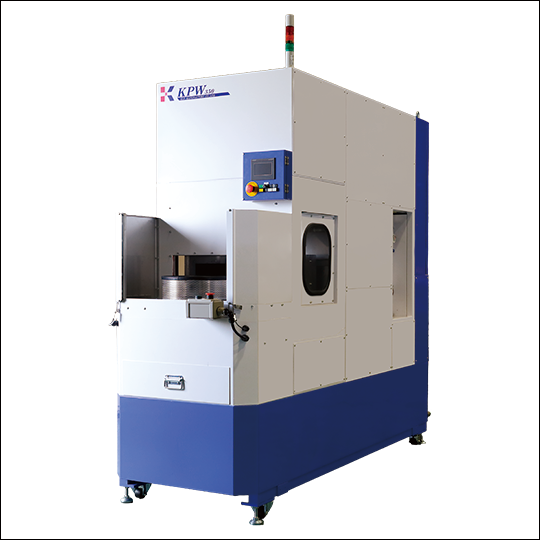

 KPWシリーズ 水中シャワー洗浄機

特徴

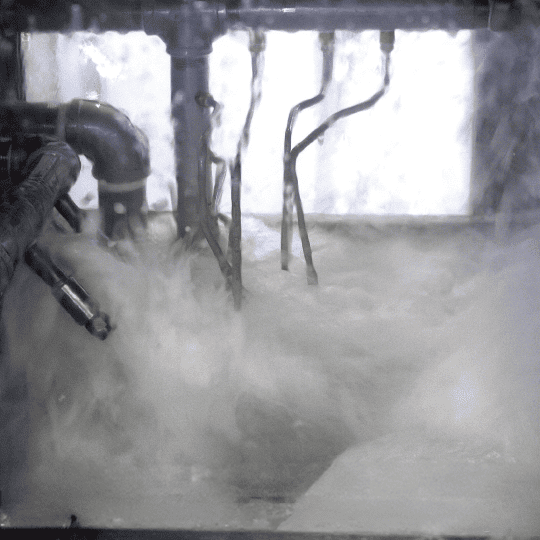

・シャワー洗浄を行いながら、大量の水を送り込み水流を起こし、水中洗浄を行います。また、水をオーバーフローさせることにより、油・切粉を除去します。
・ワークをセットし、起動ボタンを押すだけで、ワーク引き込みから洗浄・エアブロー・ワーク払い出しまでの工程を自動で行います。
・水没状態で行うキャビテーション洗浄により、シャワー洗浄機に比べ格段の洗浄効果が得られます。

仕様

KPW-1 KPW-2
機械仕様
バケット径 Φ350(ワーク回転機能付) Φ500(ワーク回転機能付)
洗浄タンク(SUS) 350L 500L
1次濾過装置 網カゴフィルター
2次濾過装置(オプション) バッグフィルター1基(5~25μ選択)
洗浄ポンプ 1MPa×100L/min(4kW)
液温管理装置 ヒーター10kW(MAX70℃)
乾燥用エアブロー装置 有り
ミストコレクター 0.4kW
オイルスキマー(ベルト式) 15W
シグナルタワー オプション
洗浄ノズル 固定ノズル
エアブローノズル 固定ノズル
洗浄、エアブローサイクル 自動1サイクル
安全装置(オプション) エリアセンサー
デッピング洗浄 洗浄槽にワークを水没し高圧で洗浄(洗浄時間:タイマーにて設定可)
仕上げ洗浄 洗浄槽の水を抜き高圧で洗浄(洗浄時間:タイマーにて設定可)
乾燥エアブロー 洗浄槽内でエアブロー(エアブロー時間:タイマーにて設定可)
ワーク引込み装置 有り
総電力量 22kVA
機械重量 450kg 500kg

 KTRシリーズ 直交ロボット高圧洗浄機

特徴

・直交ロボットを有効に活用し、高速6面狙い洗浄を可能にしました。
・10MPaの高圧洗浄が可能です。

仕様

機械仕様
ストローク(X)1軸 250
ストローク(Y)2軸 350
ストローク(Z)3軸 250
ストローク(R)4軸 4分割(360°オプション)
洗浄範囲 W350×L220×H250
ワーク最大重量 20kg
早送り速度(X)1軸 1200mm/sec
早送り速度(Y)2軸 1200mm/sec
早送り速度(Z)3軸 300mm/sec
洗浄圧力 10MPa
吐出量 21L/min
洗浄用ポンプ ブランジャーポンプ
濾過装置 一次 網カゴフィルター
濾過装置 二次 バッグフィルター
ノズル本数 2本(洗浄ノズル、エアブローノズル)
電動機(X)1軸 600W
電動機(Y)2軸 400W
電動機(Z)3軸 200W
電動機(R)4軸 200W
所要動力源 電源 AC200V 50/60Hz
同時制御軸数 4軸
プログラミングBOX RPB プログラミングBOX
機械重量 2000kg

 KSWシリーズ 部品洗浄機

特徴

・1台でシャワー洗浄とエアブローを行います。
・小部品の洗浄に最適です。コンパクトなボディサイズにより、ラインレイアウトも容易です。
・ワークに応じて専用治具を取り付けると、簡易的な狙い洗浄やエアブローも可能です。

仕様

機械仕様
バケット W200×L165×H87
洗浄タンク(SUS) 250L
1次濾過装置 バッグフィルター
洗浄ポンプ 0.2MPa×80L/min(0.65kW)
液温管理装置 ヒーター5kW(MAX70℃)
乾燥用エアブロー装置 有り
ミストコレクター 0.4kW
オイルスキマー(ベルト式) 15W
シグナルタワー オプション
洗浄ノズル 固定ノズル
エアブローノズル 固定ノズル
洗浄、エアブローサイクル 自動1サイクル
安全装置(オプション) エリアセンサー
シャワー洗浄 低圧で洗浄(洗浄時間:タイマーにて設定可)
乾燥エアブロー 洗浄槽内でエアブロー(洗浄時間:タイマーにて設定可)
ワーク引込み装置 無し
総電力量 9kVA
機械重量 450kg
